Описание товара:

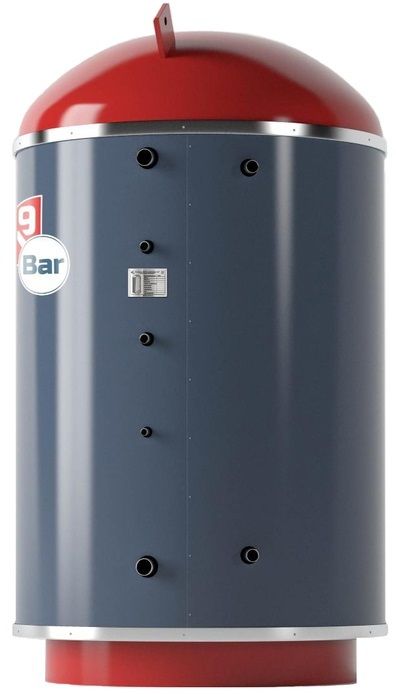

Модель промышленного водонагревателя **9Bar (9Бар) SV 5000 6Бар** имеет встроенный стальной теплообменник, который обеспечивает эффективный нагрев воды в баке. Внутренняя емкость изготовлена из нержавеющей стали, выдерживающей высокое давление воды в баке. Благодаря толстому слою теплоизоляции нагретая вода в емкости долгое время сохраняет свою высокую температуру.
Характеристики:
Производитель
Объем, л
5000
Max темп. нагрева, °С
95
Max мощность теплообменника, кВт
312
Площадь теплообменника, м²
12
Тип установки
Напольный
Расположение
Вертикальное
Аккуратно упакуем хрупкие товары
Аккуратно упакуем хрупкие товары
Бесплатная доставка при покупке от 30 000 руб
Бесплатная доставка при покупке от 30 000 руб
Более 1 000 пунктов самовывоза по РФ
Более 1 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Подарки при заказе от 3000 рублей
Подарки при заказе от 3000 рублей
Принимаем все способы оплаты
Принимаем все способы оплаты
Принимаем заказы на сайте круглосуточно
Принимаем заказы на сайте круглосуточно
Профессиональная помощь в подборе товаров
Профессиональная помощь в подборе товаров
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 2х часов
Супер срочная доставка в течение 2х часов

Описание товара

Модель промышленного водонагревателя **9Bar (9Бар) SV 5000 6Бар** имеет встроенный стальной теплообменник, который обеспечивает эффективный нагрев воды в баке. Внутренняя емкость изготовлена из нержавеющей стали, выдерживающей высокое давление воды в баке. Благодаря толстому слою теплоизоляции нагретая вода в емкости долгое время сохраняет свою высокую температуру.

Особенности и преимущества:

  • Внутренний бак выполнен из отечественной нержавеющей стали марки 12Х18Н10Т
  • Минимальное рабочее давление 0,5 Бар
  • Жертвенный анод
  • Встроенный витой теплообменник из нержавеющей стали Aisi 304
  • Дополнительно патрубки для датчиков температуры
  • Класс защиты IP24
  • Теплоизоляция100 ммпод стальным кожухом
  • Технологический люк 150 мммонтируется под заказ
  • Контур рециркуляции есть
  • Cертификация согласно ГОСТ 23110-84
  • Изготавливаются по ТУ 3468-001-13849808-2016
  • Гарантия на бак 10 лет
  • Ресурс работы прибора 30 лет

SV – это серия емкостных водонагревателей косвенного нагрева, произведенных российской компанией 9Bar. Агрегаты идеально подходят для обеспечения горячей водой различных объектов, которые работают в автономном режиме, удаленно от централизованной системы горячего водоснабжения. Данная линейка представлена водонагревателями различного объема – от 600 до 5000 литров.

Характеристики

Характеристики
Объем, л 5000
Max темп. нагрева, °С 95
Max мощность теплообменника, кВт 312
Площадь теплообменника, м² 12
Тип установки Напольный
Расположение Вертикальное
Покрытие бака Нержавеющая сталь
Электрический ТЭН Нет
Предохранительный клапан 1
Рециркуляция 1
Теплоизоляция в комплекте 1
Высота, см 255
Ширина, см 190
Глубина, см 190
Вес, кг 1280
Гарантия 5 лет
Габариты (ВхШхГ), мм 2550х1900x1900
Защита Анод
Подключение ГВС, дюйм 2
Регулировка температуры Нет
Страна Россия
Тип управления Механический
Прочие
Производитель 9Bar
