Ostberg RFT* 160 C

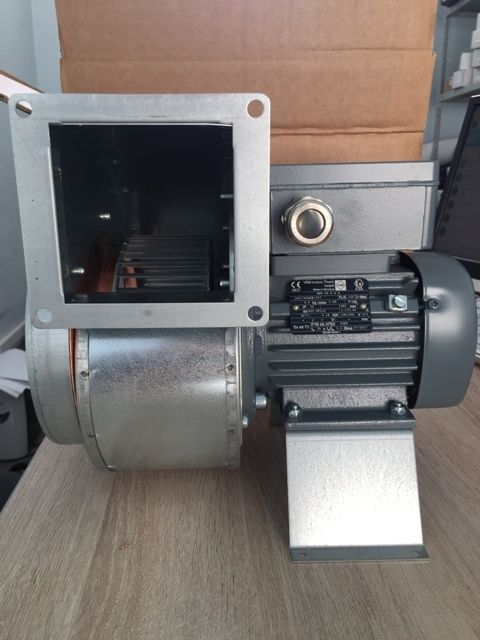

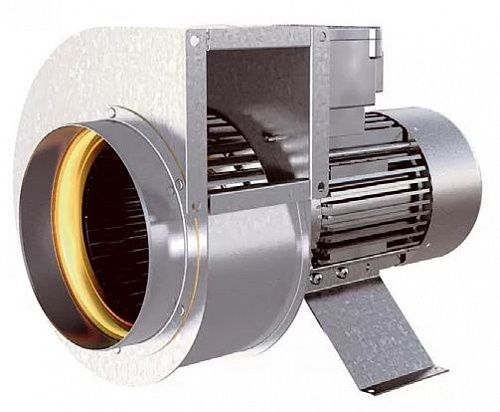

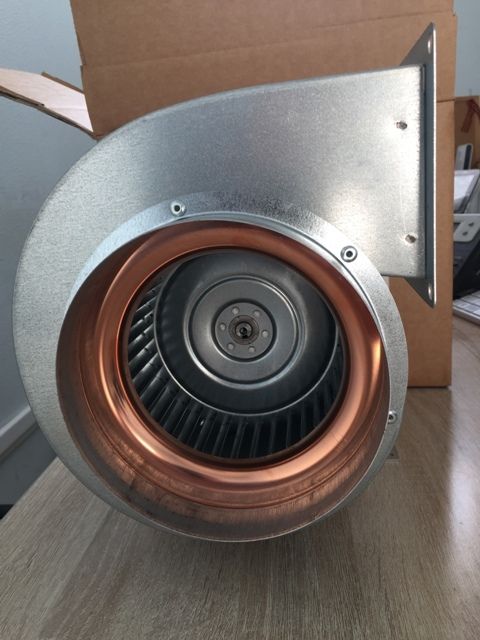

Центробежные взрывозащищенные вентиляторы типа RFТХ оборудованы вынесенным асинхронным двигателем с короткозамкнутым ротором и уплотненными подшипниками, что увеличивает срок их службы. Корпус вентилятора изготовлен из оцинкованной стали. Рабочее колесо вентилятора изготовлено из того же материала, что и корпус и проходит статическую и динамическую балансировку. Вентиляторы имеют загнутые вперед лопатки и выпускаются с односторонним всасыванием. Для обеспечения требования взрывозащищенности входной диффузор вентилятора выполнен искробезопасным и изготовлен из меди. Двигатель с рабочим колесом и корпусом вентилятора установлен на кронштейне, который позволяет быстро и просто установить вентилятор на стене, потолке или другом основании. Взрывозащищенные вентиляторы изготовлены в соответствии с требованиями стандартов EN 50014, EN 50019, EN 13463-1 и EN 13463-5 и обеспечивают повышенный уровень безопасности в соответствии с требованиями EEx e IIB + H2 T3. Установка Вентиляторы можно устанавливать в любом положении. Регулирование скорости Регулирование скорости вентиляторов не запускается. Защита двигателя Двигатели вентиляторов RFTX не имеют встроенной термозащиты, поэтому для обеспечения бесперебойной работы оборудования его необходимо подключать к сети питания с использованием термозащитного автомата. Автомат должен соответствовать категории помещения, в котором он установлен. Аксессуары Гибкие вставки, глушитель, хомуты, взрывозащищенные клеменная коробка и термозащитный автомат U-EK 230E, другие вентиляционные принадлежности. Схема центробежного взрывозащищенного вентилятора Монтаж: Внимание: Перед началом монтажа убедитесь, что все подключаемое оборудование соответствует требованиям взрывобезопасности того помещения, которое обслуживает или где установлено! - Все вентиляторы поставляются в полностью собранном виде и готовые к подключению. - Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. - Электрические параметры должны соответствовать спецификации на табличке вентилятора. - Вся электропроводка и соединения должны быть выполнены в соответствии с правилами техники безопасности. - Электрическое подключение должно выполняться в соответствии со схемой подключения приведённой на клеммной коробке, согласно маркировке клемм. - Питающее напряжение на вентиляторы всегда должно подаваться через внешнее устройство защиты двигателя. - Вентиляторы должны быть заземлены. - Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе). - Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания. Условия работы: - Вентиляторы могут эксплуатироваться во взрывоопасных помещениях, но соединение их с дымоходами недопустимо. - Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов. Обслуживание: - Единственное требуемое обслуживание - очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения разбалансировки или преждевременного выхода из строя. - Перед обслуживанием убедитесь, что: - Прекращена подача напряжения; - Рабочее колесо вентилятора полностью остановилось; - Двигатель и рабочее колесо полностью остыли; При чистке вентилятора: - Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. - Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора, и отсутствовали его перекосы. - В случае повышенного шума при работе вентилятора проверьте рабочее колесо на перекос. - Подшипники, в случае повреждения, подлежат замене. В случае неисправности: - Проверить поступает ли напряжение на вентилятор. - Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало внешнее устройство термозащиты двигателя. - В случае возврата вентилятора - очистить лопасти; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности (заявление).
